AMICA Código de Error

Amica Lavadora (Producción polaco)

Código causa de acción directa por el mal funcionamiento del controlador Posibles causas

E01 No hay puerta de bloqueo de señal de realimentación
Después de 15 segundos se completa el código se muestra E01 y el programa de lavado
- La puerta de carga abierta
- Enclavamiento defectuosa
- El mecanismo de bloqueo de la puerta no se mueve el sensor de bloqueo lo suficientemente lejos

E11 Mal funcionamiento de la cerradura de la puerta del triac
Después de 2 segundos, el código de error se muestra E11 y el programa de lavado
terminado
- Tarjeta de circuitos electrónicos defectuosos

E02 tiempo de llenado más de dos minutos "Ready" LED parpadea durante el lavado
(Que no está terminado). Después del lavado se completa E02
Se muestra el código de error. Más rellenos sobre el nivel del acelerador son
bloqueado.
- Baja presión de agua corriente
- Manguera o las válvulas de admisión parcialmente bloqueado

E05 ninguna señal desde el controlador de presión 10 minutos después de que comience el llenado. El error E05
Se muestra el código y el programa de lavado se ha completado.
- No hay suministro de agua
- La presión del agua de alimentación muy baja
- Electroválvula defectuosa
- Regulador de presión defectuoso
- Válvula de control (lavadoras con AquaSpray) bloqueados en la posición "off" E03
Tiempo de descarga de agua más de 1,5 minutos
Parpadea El LED "READY" durante el lavado (que no ha terminado). La próxima ronda
ciclo después de descargar el agua está restringido a 400 rpm.
- Filtro de la bomba parcialmente bloqueado
- Manguera de escape parcialmente bloqueado

E06 No hay señal de "vacíos" del controlador de presión 10 minutos después del agua
descarga comienza código de error se muestra E06 y el programa de lavado
terminado.
- Bomba Bloqueado
- Manguera de descarga Locked
- Válvula de Control encerrado en el "on"
- Regulador de presión defectuoso

E04 "desbordamiento" señal del controlador de presión
El código de error aparece E04, la bomba se enciende y el programa de lavado
terminado. Después de 1,5 minutos para enviar la señal de "recipiente vacío" por
controlador de la bomba de presión está apagado. Si el agua se haya detectado posteriormente mientras
el error se indica E04,
la bomba se reinicia.
- Las válvulas de solenoide encerrados en el "Open"
- Las grandes fluctuaciones en la presión del agua durante el ciclo de lavado
- Dry comienza con la entrada de agua cerrado, que se abre a continuación, durante el lavado
- Regulador de presión defectuoso

E31 Sensor de temperatura en corto El programa de lavado no se terminó y después
completar el código de error se muestra E31
- Sensor de temperatura defectuoso

E32 Sensor de temperatura abrir el programa de lavado no se terminó y después
completar el código de error se muestra E32
- Sensor de temperatura defectuoso

E21 tensión del motor bloqueado se alimenta al motor, pero no hay ninguna señal de
el generador de tasa
Se muestra el código de error E21 y el programa de lavado se ha completado.
- Motor defectuoso (generador de velocidad, interruptor térmico o arreglo)
- Motor Bloque de conexión eliminado
- Abra el interruptor térmico debido a un sobrecalentamiento del motor

Voltaje de entrada fuera del rango E08 160-253V 50 / 60Hz
El código de error aparece E08, el lavado no se puede iniciar. Después de reiniciar, el error
Se indica de nuevo si la causa no se corrige.
Una tensión incorrecta

E22 Motor triac corto - no es una señal del generador aun ritmo
Aunque no se suministra energía al motor
Se muestra el código de error E22 y el programa de lavado se ha completado.
Circuitos electrónicos defectuosos (el error de vez en cuando pueden ser causados por un fuertemente
carga desequilibrada, como un vestido de manta o vestidor)

E07 señal (contacto abierto) desde el sensor de flotador - agua en la parte inferior del tambor
Se muestra el código de error E07 y el programa de lavado se ha completado. La bomba es
y luego de 1,5 minutos después de la señal "Reservoir vacío" es
enviado
- Fugas de agua del baño o mangueras
- Sensor defectuoso

E42 Tiempo para desbloquear más de 120 s de la puerta
El error se produce al final del lavado, después de lavado, si el puerto no está
desbloqueado en 2 minutos. La lavadora muestra el error E42 y otro ciclo
No se puede iniciar antes de que se restablezca la señal de error.
- Cerradura de la puerta dañada
- La puerta está cerrada mecánicamente

E51 de datos incorrectos en la memoria del programa
Se muestra como código de error, lavadora comienza inoperable
- Programador dañado (procesador)

E52 de datos incorrecta en la memoria de configuración muestra como código de error, wasching
máquina empieza inoperable
- Programador dañado (procesador)

EMC E53 circuito de errores de entrada aparece como código de error, inicie lavadora
inoperable
- Programador dañado (procesador)

Errores de autodiagnóstico E54 muestra como código de error, wasching inicio máquina
inoperable
- Damaged Programador;
- Circuito dañado NTC.

Modo de mantenimiento es una función de la máquina que permite la verificación de la operación
de los componentes individuales de la máquina y las funciones por separado. Esto no es un auto-test para
detección de componentes defectuosos, pero sólo un poco de ayuda de Servicio Técnico
para diagnosticar la avería.
Se requiere de entrada y salida de agua y fuente de alimentación para realizar pruebas completa.
Ciertos controles no requieren agua.

Parte I
Iniciar prueba - cambia al modo de mantenimiento
Para protegerse contra el lanzamiento accidental, se inicia la prueba de servicio con un especial
marcado y presionando ACLARADO EXTRA "y" spin off "combinatio:
Acceso de mantenimiento Prueba pasos:

1. La máquina debe estar en "READY".

2. Coloque el interruptor en la posición 12 "SUAVE DE LAVADO"

3. Pulse el botón "aclarado extra" y "spin off" botones simultáneamente y mantenerlos como
estableciendo las siguientes posiciones en la secuencia indicada:
12,11,12,11,10,9,8,7,6,5,4,3,2,1

4. El "Inicio / Pausa" LED comienza a parpadear en rojo desde la posición 9, que muestra que la prueba
están poniendo en marcha programas. Suelte el "aclarado extra" y "spin off" botones, pero
continuar la secuencia de configuración que el anterior.

5. Pulse el botón "spin off" antes de pasar a la última posición en la secuencia, es decir,
posición 1. A continuación, la máquina entra en modo de prueba manual, que se indica por
amarilla parpadeante "Pausa /" LED.

6. Para apagar el modo de prueba, pulse el "aclarado extra" y "spin off" botones
simultáneamente nuevo PROBAR modo MANUAL.

Parte II
Pruebas lavadora. Terminar la prueba de servicio.
El motor se ensayó como sigue:

- A su vez los programas de selección a la posición deseada - Nota: no conecte
en las posiciones 10 a 12;

- Pulse y suelte el botón "Inicio / Pausa"

- Tenga en cuenta el comportamiento de la máquina - sólo el LED "Inicio / Pausa" permanecerá encendido durante este
paso, los otros LEDs estar fuera;

- El paso de la prueba se puede detener pulsando el "aclarado extra" y "spin-off"
simultáneamente los botones de nuevo

- Antes de seleccionar el siguiente paso de prueba, de conmutación (final) de la etapa anterior.

- La cerradura de la puerta se enciende sólo cuando el caso de prueba seleccionado fue puesto en libertad.

- Si elige la posición 10, 11 o 12, la prueba se termina sin presionar
"Inicio / Pausa", a menos que la máquina sólo está realizando una etapa de prueba.
Las pruebas en las posiciones del selector individuales

Prueba de artículo: Ejecución:

1 Llene la máquina de control de presión a través del compartimiento de lavado oferta Aplicación
tensión a la electroválvula EV2 (a la derecha cuando se mira desde la parte delantera de la máquina
perspectiva). La tensión se desconecta cuando el control de presión está conectado.

2 Llene la máquina sin control de nivel de tensión a través del compartimiento de lavado aplicado a
ambas válvulas de solenoide. Nota: el exceso de presión cuando se alcanza el nivel de control,
máquina sale del modo de mantenimiento y muestra error 4 - sobrellenado.

3 Llene el nivel de la máquina sin control a través de pre-lavado aplicado compartimento tensión
la válvula de solenoide EV1. Ver la nota para el artículo 2.

4 Bomba de drenaje de alimentación de tensión de prueba / agua aplicada a la bomba, drenaje toma ca. 80
después de detectar la señal de "vacío".

5 prueba calentador: calentamiento hasta la temperatura programada. Cualquier temperatura se puede regular es 40C
propuesto. Más agua es llevado al nivel de presión de control sobre el calentador y la válvula EV1
relé permanece. El relé se apaga cuando se alcanza la temperatura seleccionada.

6 motor probado: los movimientos de lavado. El tambor se involucra en los movimientos de lavado: 12
segundos a una velocidad de ca. 53 rpm, 3 segundos rompen. Los movimientos son alternativamente durante
derecha e izquierda primer movimiento hacia la derecha.

7 Prueba del motor: ciclo de centrifugado - Tasa de Agua se pueden seleccionar se drena (tensión
aplicada a bombear) y ciclo de centrifugado se realiza como el programa de lavado 8
máquina.

8 Puerta activación de la cerradura. A medida que la cerradura de la puerta está conectado.

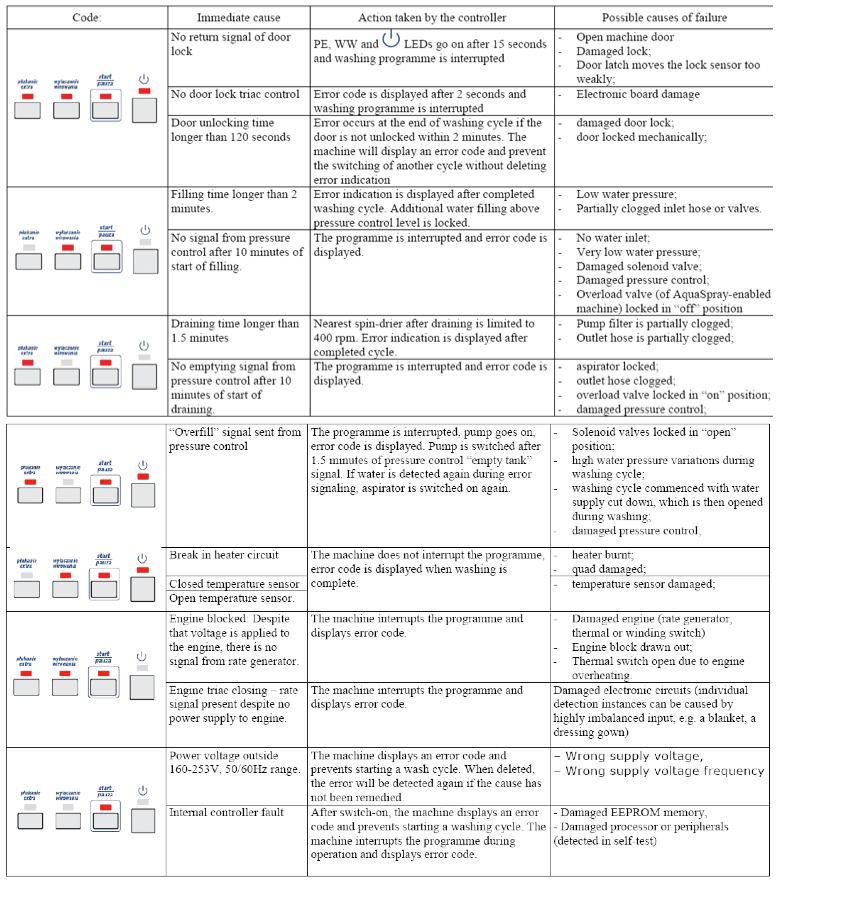

Señalización especificaciones de error para PG - lavadora LED
Rev.00, 10/11/2007 - en lavadoras que cuentan PG1.03 programa o
más tarde
